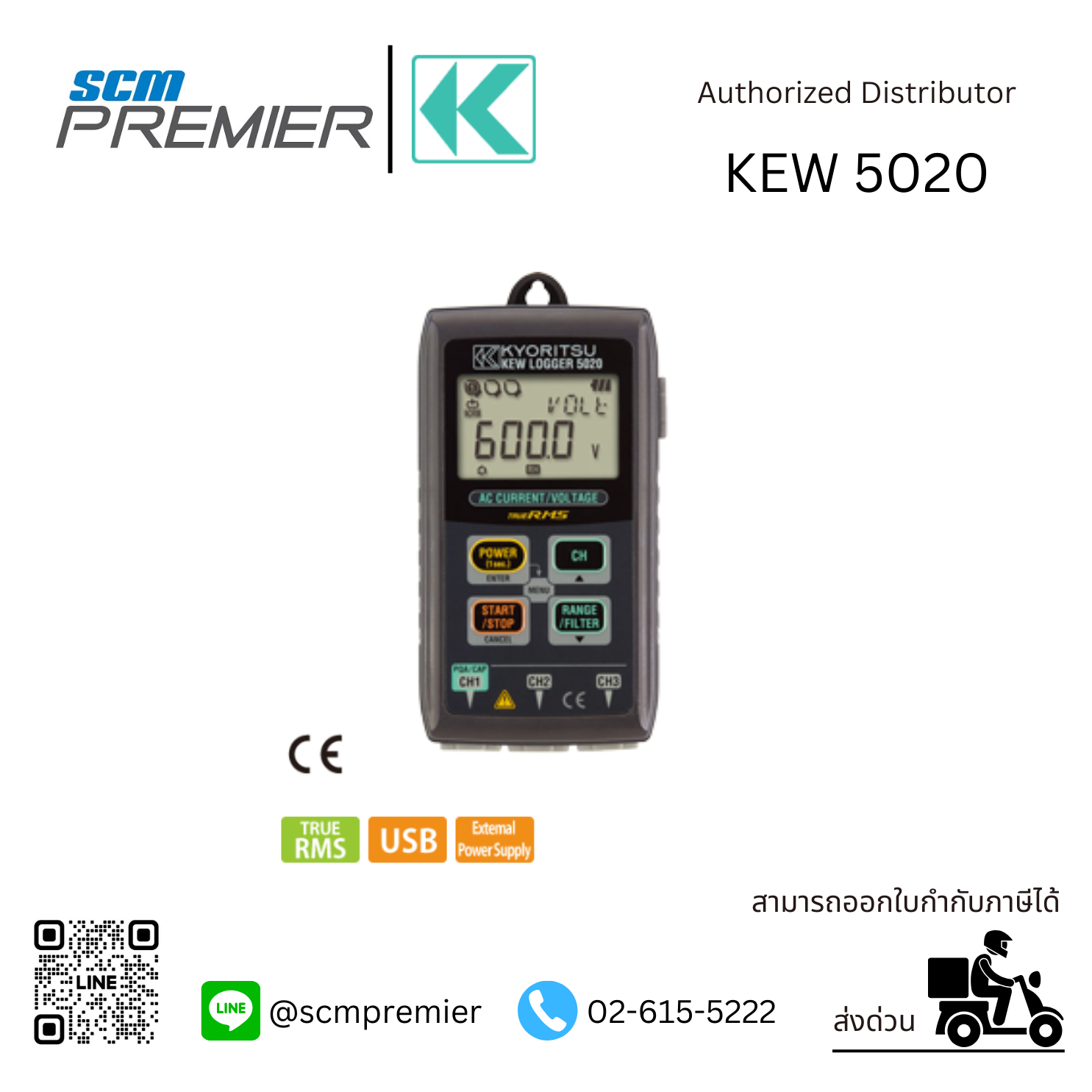

เครื่องวัดพลังงานไฟฟ้า Power Quality analysis (for Current/Voltage) รุ่น KEW 5020
คุณสมบัติ
- อินพุท 3 ช่องทางสำหรับ การบันทึกพร้อมกันของกระแสรั่วไหล กระแสโหลด และแรงดันไฟฟ้า
- การวิเคราะห์คุณภาพกำลังไฟฟ้า (มีเฉพาะ KEW 5020)(คุณภาพ กำลังไฟฟ้า ได้แก่ แรงดันอ้างอิง ไฟกระชาก ไฟตก ไฟดับชั่วขณะ)
- ความจุสูงสำหรับจัดเก็บ 60,000 ข้อมูล
– ถ้าใช้ช่องสัญญาณเข้า 1 ช่อง จะสามารถบันทึกได้ 60,000 ข้อมูล
– ถ้าใช้ช่องสัญญาณเข้าทั้ง 3 ช่อง จะสามารถบันทึกได้ช่องละ 20,000 ข้อมูล - การกรองแบบความถี่ต่ำผ่านจะกรองฮาร์มอนิกส์ที่มีความถี่สูงกว่าออก(ความถี่ตัด = 160Hz โดยประมาณ)
- LED จะกะพริบเมื่อวัดได้สูงเกินระดับกระแสไฟฟ้า/แรงดันไฟฟ้าที่ตั้งค่าไว้(ใช้ได้กับโหมดบันทึกทริกเกอร์/บันทึกการตรวจจับ หรือโหมดวิเคราะห์คุณภาพ กำลังไฟฟ้า)
- CALL : การยืนยันข้อมูลที่บันทึก
- สามารถแสดงผลข้อมูลต่อไปนี้ได้ จำนวนของข้อมูลที่บันทึก หรือค่า (max+ min+ peak)ของแต่ละช่องทาง พร้อมข้อมูลเวลา/วันที่ครบถ้วนในโหมดการบันทึกปกติ
(สามารถแสดงค่าที่ตรวจพบ(กล่าวคือ ตรวจพบเมื่ออยู่นอกขีด จำกัดที่กำหนดไว้ล่วงหน้า) ในหมวดการบันทึกอื่น ๆ) - RECALL: เรียกดูข้อมูลที่บันทึกล่าสุด 10 ราย การ ตลอดจนข้อมูลเวลา/วันที่ได้ในหน้าจอเครื่องมือบันทึก
- การเลือกโหมด One-time หรือโหมด Endless
– One-time on : คือ จะหยุด บันทึกหากหน่วยความจำเต็ม
– One-time off : ข้อมูลใหม่จะบันทึกทับข้อมูลเก่าต่อเนื่องไปไม่สิ้นสุด - หน่วยความจำแบบถาวรจะเก็บข้อมูลที่บันทึกไว้ได้ แม้ว่าแบตเตอรี่หมดหรือเปลี่ยนแบตเตอรี่ใหม่ เพราะว่าใช้หน่วยความจำแบบถาวร (รับประกัน 10 ปี)
- ไฟแสดงสถานะพลังงานแบตเตอรี่ระบุแรงดันไฟแบตเตอรี่เป็น 4 ระดับ(ใช้เครื่องมือบันทึกต่อไปได้อีกประมาณ 24 ชั่วโมง หลังสัญญาณกะพริบเตือน) ให้มาพร้อมกับซอฟต์แวร์ที่ใช้งานง่าย “KEW LOG Soft”
- ให้มาพร้อมกับซอฟต์แวร์ที่ใช้งานง่าย “KEW LOG Soft 2”
- ช่วยแก้ไขและวิเคราะห์ข้อมูล ตลอดจนแสดงผลข้อมูลแบบกราฟิกได้
- ข้อมูลที่บันทึกสามารถโหลดลงเครื่อง PC ได้ผ่านสาย USB
- ยืนยันผลการวัด ความแปรผันของแรงดั นไฟฟ้าและกระแสไฟฟ้าได้พร้อมกันในจอแสดงผลของ PC (มีเฉพาะ KEW 5020)
- การรวมกำลังไฟฟ้าอย่างง่าย(“KEW LOG Soft 2” ใช้กระแสไฟและแรงดั นไฟที่บันทึกได้ในการคำนวณปริมาณการใช้ไฟฟ้า)
- เวลาในการวัด อย่างต่อเนื่อง : 10 วัน โดยประมาณ (แบตเตอรี่อัลคาไลน์)
อุปกรณ์ภายในกล่อง
- เครื่องวัดพลังงานไฟฟ้า (for Current/Voltage) รุ่น KEW 5020
- 7148 (USB cable),
- 9118 (Carrying case),
- Alkaline battery LR6×4pcs,
- PC software “KEW LOG Soft 2”,
- Instruction manual, Quick manual, Install manual,
- USB Notice sheet
สินค้ารับประกันจากผู้ผลิต 3 ปี (ปีที่ 2-3 ฟรีค่าแรง)
KYORITSU Power Quality analysis KEW 5020 – เคียวริทสึ เครื่องวัดพลังงานไฟฟ้า
Normal Recording Mode
(AC 50/60Hz, Sine wave, Input: 10% or more of the range at CH1)
| Range | RMS Accuracy |
|---|---|
| 100.0mA | ±2.0%rdg±0.9%f.s.+ Accuracy of Sensor |
| Other ranges | ±1.5%rdg±0.7%f.s.+ Accuracy of Sensor |
| Crest Factor | 2.5 or less: RMS accuracy (sine) + 2%rdg + 1%f.s. |
*Max, Min and Instant Peak values in Normal Recording mode are just reference values:
their accuracies aren’t guaranteed.
Trigger Recording Mode (AC 50/60Hz sine wave)
| Range | Accuracy |
|---|---|
| 100.0mA | ±3.5%rdg±2.2%f.s.+ Accuracy of Sensor |
| Other ranges | ±3.0%rdg±2.0%f.s.+ Accuracy of Sensor |
Capture Recording Mode
| Range | Accuracy |
|---|---|
| 100.0mA | ±3.0%rdg±1.7%f.s.+ Accuracy of Sensor |
| Other ranges | ±2.5%rdg±1.5%f.s.+ Accuracy of Sensor |
| Recording mode | Normal, Trigger, Capture, Power Quality Analysis |
|---|---|
| Operating system | Successive Approximation (CH1 single synchronized sampling) |
| Rated max. working voltage | AC 9.9Vrms, 14V peak value |
| Number of input channel | 3ch |
| Measuring method | True RMS |
| RMS measuring interval | Approx. 100ms |
| Sampling interval | Normal/Trigger mode : Approx. 1.65ms/CH Capture mode : Approx. 0.55ms (waveform: at every 1.1ms) P.Q.A mode : Approx. 0.55ms |
| Current range | 8146 (30A type) : 100.0/1000mA/10.00/30.0A 8147 (70A type) : 100.0/1000mA/10.00/70.0A 8148 (100A type) : 100.0/1000mA/10.00/100.0A 8121 (100A type) : 10.00/100.0A 8122 (500A type) : 50.00/500.0A 8123 (1000A type) : 100.0/1000A 8128/8135 (5A type) : 5.000A/(50.00A) 8127 (100A type) : 10.00A/100.0A 8126 (200A type) : 20.00A/200.0A 8125 (500A type) : 50.00A/500.0A 8124 (1000A type) : 100.0A/1000A 8130 (1000A type) : 100.0/1000A |
| Voltage range | 8309 (600V type) : 600.0V |
| Low battery warning | Battery mark display (in 4 levels) |
| Over-range indication | “OL” mark is displayed when exceeding the measuring range |
| Auto power off | Turns off the instrument automatically if there is no switch operation for about 3 min.(This function doesn’t work during a recording.) |
| Possible measurement time | Approx. 10 days (with alkaline LR6 batteries) |
| Applicable standards | IEC 61010-1:2001 CAT III 300V Pollution degree2 IEC 61326 (EMC standard) |
| Dimension | 111(L)×60(W)×42(D)mm |
| Weight | Approx. 265g |
| Accessories | 7148 (USB cable), 9118 (Carrying case), Alkaline battery LR6×4pcs, PC software “KEW LOG Soft 2”, Instruction manual, Quick manual, Install manual, USB Notice sheet |
| Optional Accessories | 8146/8147/8148 (Leakage & Load current Clamp Sensor), 8121/8122/8123 (Load current Clamp Sensor), 8124/8125(*1)/8126(*2)/8127(*3)/8128 (Load current Clamp Sensor), 8130(*4)/8135 (Flexible Clamp Sensor), 8309 (Voltage sensor) 7185 (Extension cable for sensor), 8320 (AC Adapter), 9135 (Carrying bag), |
*1-4 Can use with after the following serial numbers.
*1:8125 No.02637-
*2:8126 No.00151-
*3:8127 No.00181-
*4:5020 No.8031560-
