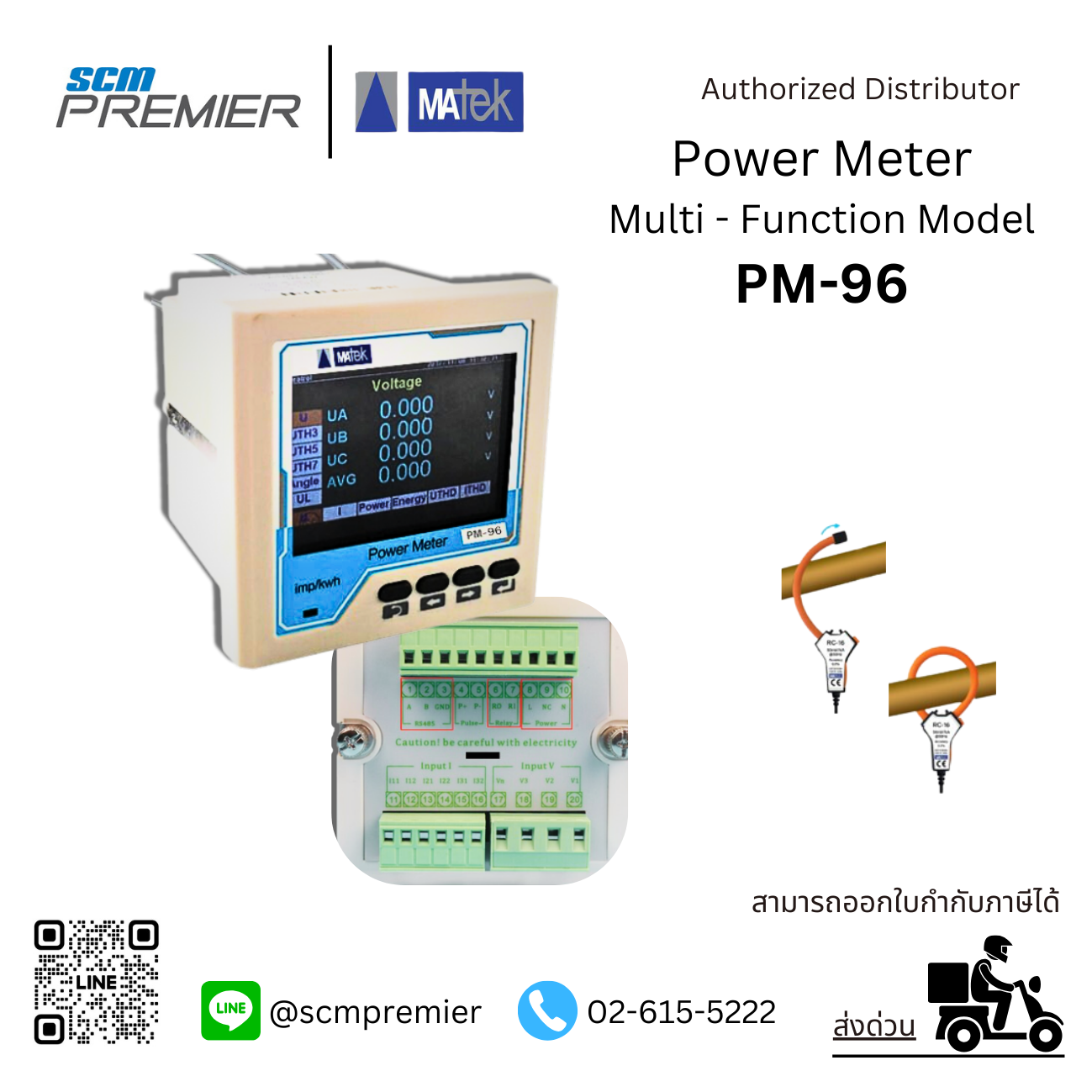

Power Meter Multifunction Model PM-96 พาวเวอร์ มิเตอร์ เครื่องมือวัดพลังงานไฟฟ้า
Power Meter multifunction เพาเวอร์ มิเตอร์ เครื่องมือวัด และวิเคราะห์พลังงานไฟฟ้า
คุณสมบัติ
– เป็นพาวเวอร์ มิเตอร์ เครื่องมือวัด และวิเคราะห์วัดพลังงานไฟฟ้า คุณภาพดี ทนทาน ใช้งานได้ยาวนาน
– สามารถติดตั้งบนแผงจ่ายพลังงาน, ศูนย์ควบคุมมอเตอร์, ตู้ควบคุม
– Memory SD Card 4GB (Max 32GB)
– ขนาดหน้าจอ 3.5-inch
– ใช้งานคู่กับ External CT (mV only) And External Rogowski coil ตั้งแต่ 1A – 6000A
|
Specification |
|
| Model | PM – 96 |
| Product component type | Multifunction Power Meter |
| Poles description | 3PH4W 3PH3W 1PH2W (L-N); 1PH2W(L-L);1PH3W(L-L-N) |
| Device application | Power Analysis Energy Meter |
| Input type | External CT (mV only) And External Rogowski coil |
| Display | 3.5-inch TFT screen display (colour) 320×480 |
| Sampling rate | 8k samples per second |
| Mounting mode | Panel mounting |
| Harmonic | Panel mounting |
| Support Extra sensor | 333mV CT Rogowski coil |
| Programmable digital output | Relay 1 CH. |
| I/O function | 1*digital output |
| Power | 85~265V AC/DC |
| Storage | **Free**
4GB SD card (Max 32GB) (save intervals 1mins default) |
| Mechanical characteristics | |
| Weight | 350g |
| Dimension | L*W*D:96*96*99mm |
MODBUS RS485
| Communication | |
| Transmission mode | RS485 port, Half duplex |
| RS485 link | 3 wires |
| Communication protocol | MODBUS RTU |
| Settings | |
| Communication address | 1 to 247 (default 1) |
| Baud rate (communication speed) | 1200 to 57600 baud (default 9600) |
| Parity | Even(default), Old, None |
| Data bit | 8 |
| Stop bit | 1 |
| Standard compliance |
| EN 62052-11,EN61557-12,EN 62053-21,EN 62053-22,EN 62053-23,EN 50470-1,EN 50470-3, EN 61010-1,
EN 61010-2,EN 61010-031 |
Specification
| Measurement Accuracy | ||
| Current | 0.5% from 1% to 120% (don’t ensure accuracy when) | |
| Rated current | 500A (0.5% from 10A to 600A) 3000A (0.5% from 30A to 3600A) 10kA (0.5% from 100A to 12kA) | |
| (Rogowski coil)
Clamp Sensors (cable 2 m.) |
100A | RC-100 |
| 300A | RC-300 | |
| 600A | RC-600 | |
| 1,000A | RC-1K | |
| 3,000A | RC-3K | |
| 6,000A | RC-6K | |
| Voltage | 0.2% from 80V to 400V (or 100V to 500V) | |
| Power factor | ±0.005 from 10% to 120% | |
| Active/Apparent Power | IEC62053-22 Class 0.5 | |
| Reactive power | IEC62053-21 Class 2 | |
| Frequency | 0.01% from 45 to 65Hz | |
| Active energy | IEC62053-22 Class 0.5s | |
| Reactive energy | IEC62053-21 Class 2 | |
| Measurement Arrange | ||
| Measured voltage | 80V to 400V AC (or 100V to 500V) | |
| Frequency range | 50/60Hz | |
ใช้งานร่วมกับ
เซ็นเซอร์วัดกระแสไฟฟ้า Rogowski coil (RC-300)
เซ็นเซอร์วัดกระแสไฟฟ้า Rogowski coil (RC-ุ600)

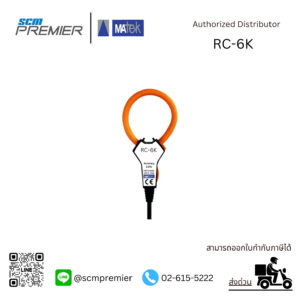

เซ็นเซอร์วัดกระแสไฟฟ้า Rogowski coil (RC-ุ6K)
สินค้ารับประกันจากผู้ผลิต 1 ปี (เป็นไปตามเงื่อนไขที่บริษัทกำหนด)
