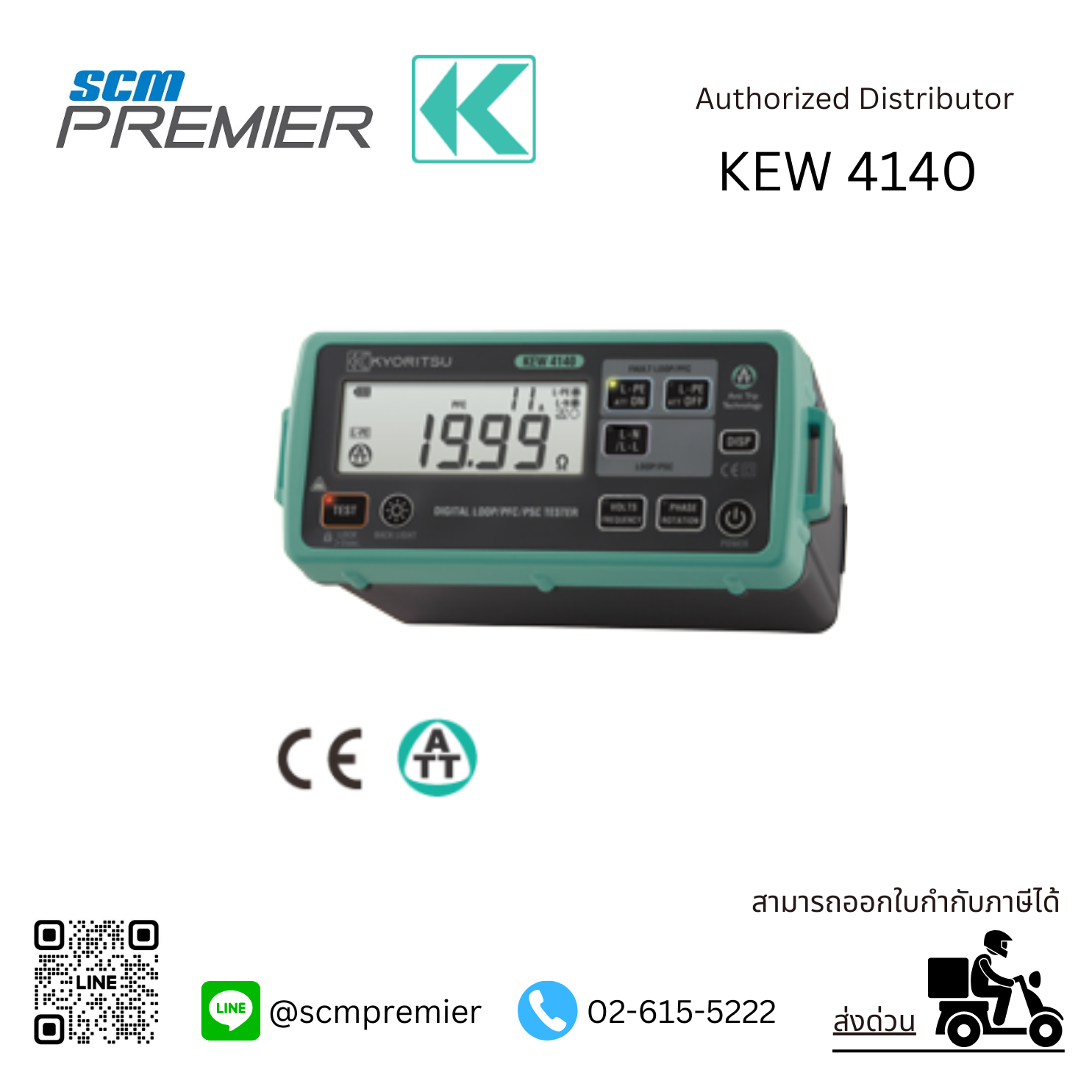

KYORITSU LOOP/PFC/PSC TESTER KEW 4140 – เครื่องทดสอบความต้านทานลูป Digital
คุณสมบัติ
- เครื่องจะเปิดใช้งานการวัดค่าความต้านทานรวมของระบบโดยไม่มีการทริปสำหรับ RCD ที่มีขนาด 30mA และสูงกว่า
- จอแสดงผลคู่ช่วยให้วัดพร้อมกันได้ เช่น Loop และ PFC/PSC
- สามารถเชื่อมต่อแบบสองเส้นได้สำหรับทดสอบ Loop L-L, L-N และ PSC
- การวัดการ หมุุนของเฟส แรงดันไฟฟ้า และความถี่
- ปุ่มทดสอบแบบ Lock-down สำหรับทดสอบแบบ แฮนด์ฟรี ที่มีการเริ่มต้นทำงานอัตโนมัติ
- จอแสดงผลและแป้นพิมพ์แผงด้านหน้าแบบมีแสงจากด้านหลัง เพื่อที่จะมองเห็นได้ในที่มืด- กันน้ำและฝุ่น (IP54)
- อุปกรณ์ภายในกล่อง
- KYORITSU LOOP/PFC/PSC TESTER รุ่น 4140
- Distribution board test lead (*4)
- 9155 (Shoulder strap)
- 9156A (Soft case)
- LR6 (Battery) × 6
- -Instruction Manual
สินค้ารับประกันจากผู้ผลิต 3 ปี (ปีที่ 2-3 ฟรีค่าแรง)
Loop Impedance
| Function | L-PE ATT OFF | L-PE ATT ON | L-N / L-L |
|---|---|---|---|
| Rated Voltage | 230V (50/60Hz) | L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
| Operating Voltage | 100 – 280V (45 – 65Hz) | 100 – 500V (45 – 65Hz) | |
| Range (Auto-Ranging) | 20/200/2000Ω | 20/200/2000Ω (L-N<20Ω) |
20Ω |
| Nominal Test Current at 0Ω External Loop: Magnitude/Duration at 230V | 20Ω:6A/20ms 200Ω:3A/20ms 2000Ω:15mA/250ms |
L-N: 6A/60ms N-PE: 10mA/Approx.5s |
20Ω: 6A/20ms |
| Accuracy | ±3%rdg±4dgt (*1) | ±3%rdg±6dgt (*1) | L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt |
PFC (L-PE) / PSC (L-N / L-L) (*2)
| Function | PFC | PFC (ATT) | PSC |
|---|---|---|---|
| Rated Voltage | 230V (50/60Hz) | L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
| Operating Voltage | 100 – 280V (45 – 65Hz) | 100 – 500V (45 – 65Hz) | |
| Range (Auto-Ranging) | 2000A/20kA | 2000A/20kA (L-N<20Ω) | 2000A/20kA |
| Nominal Test Current at 0Ω External Loop: Magnitude/Duration at 230V | 20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms |
L-N: 6A/60ms N-PE: 10mA/Approx.5s |
20Ω: 6A/20ms |
Phase Rotation
| Operating Voltage | 50 – 500V, 45 – 65Hz |
|---|---|
| Remarks | Correct phase sequence: displayed “1.2.3” and  markReversed phase sequence: displayed “3.2.1” and mark |
Volts
| Function | Volts | Frequency |
|---|---|---|
| Measuring range | 0 – 500V | 45 – 65Hz |
| Accuracy | ±2%rdg±4dgt | ±0.5%rdg±2dgt |
| Applicable standards | IEC 61010-1 CAT III 300V (500V L to L), IEC 61010-031, IEC 61557-1, 3, 7, 10, IEC 60529 (IP54), IEC 61326 (EMC) |
|---|---|
| Power source | 1.5V AA batteries × 6 *Use of alkaline batteries (LR6) is recommended. |
| Dimension | 84 (L) × 184 (W) × 133 (D) mm |
| Weight | Approx. 860g (including batteries) |
| Accessories | Mains test lead (*3) Distribution board test lead (*4) 9155 (Shoulder strap) 9156A (Soft case) LR6 (Battery) × 6, Instruction manual |
(*1): Accuracy of L-N LOOP displayed on the Sub Display is synchronized with the one at L-N/L-L function.
(*2): PSC/PFC Accuracy is derived from measured loop impedance specification and measured voltage specification.
(*3): 7187A (Power cord [UK]), 7218A (Power cord [EU]), 7221A (Power cord [SA]), 7222A (Power cord [AU])
(*4): 7246 (Blue, Green, Red), 7247 (Black, Green, Red)
