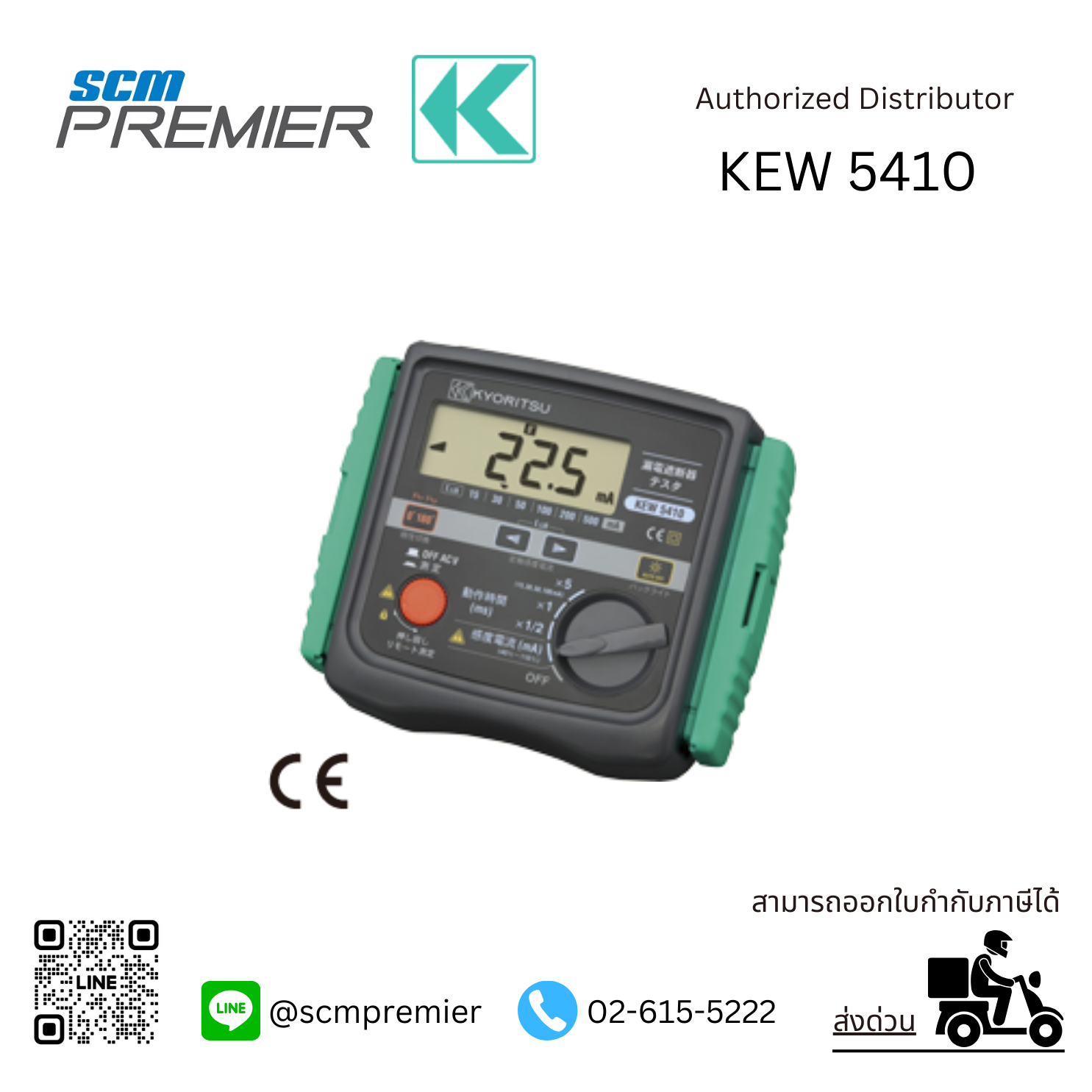

เครื่องตรวจสอบกระแสรั่วไหล Digital Kyoritsu RCD Tester รุ่น KEW 5410
คุณสมบัติ
- วัดค่าเวลาในการตัดวงจร (RCD trip time) สามารถทดสอบกระแสตกค้างไม่ทำงานตามกำหนดที่เร้นจ์ x 1/2 และวัดค่าเวลาในการตัดวงจรที่เร้นจ์ x1 และ x5
- วัดค่ากระแสตัดวงจรด้วยการเปลี่ยนกระแสอัตโนมัติ
- การทดสอบระยะไกล สามารถล๊อคปุ่มทดสอบได้ ช่วยให้สามารถจับสายวัดได้ทั้งสองมือ และจะเริ่มวัดโดยอัตโนมัติเมื่อตรวจพบแรงดันไฟฟ้าหลัก
- การวัดแรงดันไฟฟ้า ในแต่ละเร้นจ์จะวัดแรงดันไฟฟ้าต่อเนื่องไฟตลอดด้วยโหมดแสตนด์บาย
- การทดสอบแรงดันหน้าสัมผัสแบบอัตโนมัติ (Contact Voltage) สามารถตรวจหาแรงดันไฟฟ้าที่ไหลลงดินของหลักดินหรือสายดิน ในระหว่างการทดาสอบ RCD เมื่อจ่ายกระแสทดสอบเพื่อป้องกันไฟฟ้าช๊อต เนื่องจากสายดินชำรุด การวัดจะสิ้นสุดที่ AC 50V หรือสูงกว่า
- โครงสร้างสามารถกันน้ำและฝุ่นละอองได้ ออกแบบตามมาตรฐาน IEC60529 IP54
- แสงไฟพื้นหลังช่วยในการใช้งานในที่ที่มีแสงสว่างน้อย
- ออกแบบตามมาตรฐาน IEC61010-1 CAT.III 300V, CAT.II 400V, IEC61010-031, IEC61557-1, 6 IEC60529 (IP54)
- อุปกรณ์ภายในกล่อง
- เครื่องตรวจสอบกระแสรั่วไหล Digital Kyoritsu RCD Tester รุ่น KEW 5410
- 7128A (Test leads)
- 7129A (Test lead with alligator clip)
- 8017 (Extension prod) × 2
- 9121 (Shoulder strap)
- 9147 (Cord case)
- Instruction manual,
- R6(AA) × 8
สินค้ารับประกันจากผู้ผลิต 3 ปี (ปีที่ 2-3 ฟรีค่าแรง)
Measurement of RCD trip time – Measurement of trip out current
| Range | × 5 | × 1 | × 1/2 | AUTO RAMP(mA) |
|---|---|---|---|---|
| Rated Voltage | 100V±10% 200V-10%～+32% 400V±10% 50/60Hz |
|||
| Test current | 15/30/50/100mA | 15/30/50/100/200/500mA | ||
| Measuring range | Testing time 0ms～200ms |
Testing time 0ms～2000ms |
40 – 110% of lΔn (goes up by 5%) Testing time 300ms × 15steps |
|
| Accuracy (Trip Time) |
1%rdg±3dgt | Test Current at each step -4%～+4% |
||
| Accuracy (Trip Time) |
+2%～+8%dgt | -8～-2%dgt | ||
Voltage Measurement
| Measuring range | 80V～450V 50/60Hz |
|---|---|
| Accuracy | 2%rdg±4dgt |
| Applicable standards | IEC 61010-1 CAT III 300V / CAT II 400V Pollution degree2 IEC 61010-031 IEC 61557-1, 6 IEC 60529 (IP54) |
|---|---|
| Display | 1999 counts (3 1/2digits), Large LCD |
| Operating temperature and humidity range | 0 – 40ºC, relative humidity 85% (no condensation) |
| Storage temperature and humidity range | -20 – 60ºC, relative humidity 75% (no condensation) |
| Insulation resistance | 50MΩ or more / 1000V (between electrical circuit and enclosure) |
| Sleep Function | (1)Automatically enters Sleep mode in 3 minutes after the last switch operation (current consumption 75µA). This function doesn’t work at voltage measurements. To exit from the Sleep mode, set the Function switch to OFF position once, and re-set it to the Range at which a measurement to be conducted. (2) Backlight turns off in 1 minute after it lights up. |
| Power source | DC 12V / R6(AA)(1.5V) × 8 |
| Dimension | 167(L)×186(W)×89(D)mm |
| Weight | Approx. 965g (including batteries) |
| Possible number of Measurements | 1200 times or more (measure every 30 seconds at ×1/2 Range, lΔn=100mA) |
| Accessories | 7128A (Test leads) 7129A (Test lead with alligator clip) 8017 (Extension prod long) × 2 9121 (Shoulder strap) 9147 (Cord case) Instruction manual, R6(AA) × 8 |
(*) Only the RCD type G (without trip out time-delay) can be tested at Auto Ramp Test,
type S (time-delay) cannot be tested.
