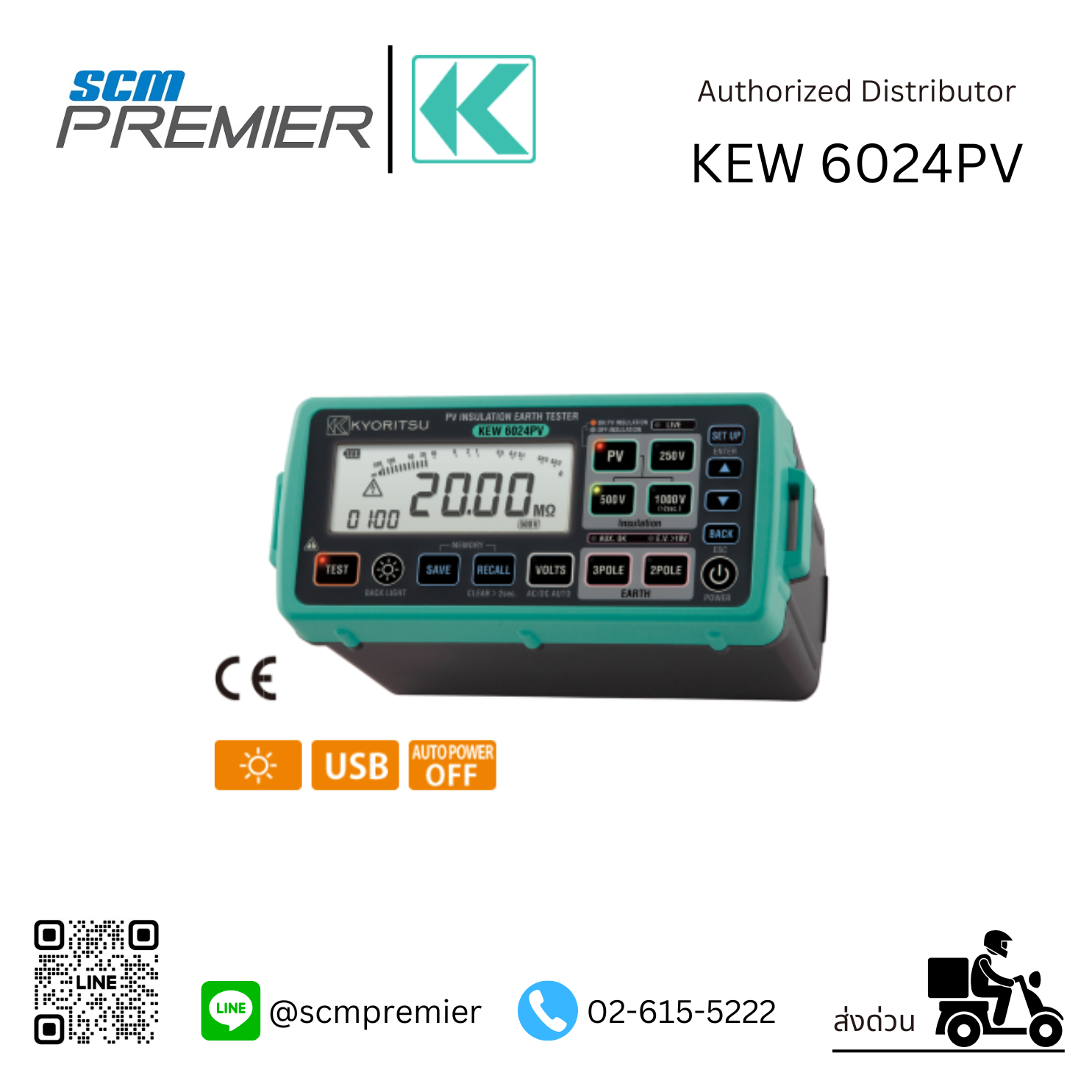

KYORITSU เครื่องทดสอบฉนวน ความต้านทานดิน โซลาเซลล์ PhotoVoltaic (PV) Insulation Earth Tester รุ่น KEW 6024PV
คุณสมบัติ
- วัดค่าความเป็นฉนวนได้ถูกต้องแม้ว่าชุดแผงเซลล์แสงอาทิตย์ (PhotoVoltaic (PV) arrays) กำลังผลิตกระแสไฟฟ้าอยู่ก็ตาม
- ไม่ต้องทำให้แผง PV ลัดวงจร หรือทำการทดสอบในเวลากลางคืนเพื่อวัดค่าความเป็นฉนวน
- วัดค่าความต้านทานดินด้วยวิธี VoltAmperometric ที่จุด 3 ขั้วและ 2 ขั้ว
- ออกแบบมาโดยให้กันน้ำได้ สามารถทำการวัดค่าได้แม้ในสภาพอากาศที่เลวร้าย
- ฟังก์ชั่นหน่วยความจำบันทึกได้สูงสุดถึง 1000 ข้อมูล
- ปุ่มมีแสงไฟสว่างและหน้าจอแสดงผลพร้อมไฟ Backlight ขนาดใหญ่ช่วยให้ง่ายในการอ่านค่าในที่มืด
- เวลาทั้งหมดจะแสดงขึ้นพร้อมกับค่าที่วัดได้หลังจากเริ่มต้นวัดค่า
- กะทัดรัดและน้ำหนักเบา
- ชุดสายวัดพร้อมสวิตช์รีโมทคอนโทรลเป็นอุปกรณ์มาตรฐาน ให้มาพร้อมกับตัวเครื่อง
- คายประจุอัตโนมัติพร้อมแสดงค่าแรงดันและค่าที่วัดได้
- สามารถถ่ายโอนข้อมูลเข้าคอมพิวเตอร์และทำการวิเคราะห์ได้โดยใช้ซอฟต์แวร์ที่เกี่ยวข้องซึ่งให้มาพร้อมกับชุดอุปกรณ์
- ด้วยการบ่งชี้ระยะเวลาในการทดสอบ จึงทำให้ตรวจสอบความสมบูรณ์ของฉนวนได้โดยการอ่านค่าเป็นเวลาหนึ่งนาที
อุปกรณ์ภายในกล่อง
- PhotoVoltaic (PV) Insulation Earth Tester รุ่น KEW 6024PV
- 7196B(Test leads with remote control switch),
- 7244A(Test lead with alligator clip), 8017(Extension prod),
- 8072(CAT II standard prod),
- 8212-USB(USB adaptor with “KEW Report (Software)”),
- 9155(Shoulder strap),
- 9156A(Carrying case),
- LR6x6,
- Instruction manual
สินค้ารับประกันจากผู้ผลิต 3 ปี (ปีที่ 2-3 ฟรีค่าแรง)
KYORITSU Insulation Earth Tester KEW 6024PV เครื่องทดสอบฉนวน ความต้านทานดิน โซลาเซลล์ PhotoVoltaic
| PV Insulation resistance* | |||||||
|---|---|---|---|---|---|---|---|
| Test voltage | 500V | 1000V | |||||
| Range(Auto-ranging) | 20.00/200.0/2000MΩ | ||||||
| Measuring range | 0.00- 1.50MΩ 200.1 – 2000MΩ |
1.51 – 200.0MΩ | 0.00- 1.50MΩ 1001 – 2000MΩ |
1.51 – 1000MΩ | |||
| Accuracy | ±5%rdg±6dgt | ±1.5%rdg±5dgt | ±5%rdg±6dgt | ±1.5%rdg±5dgt | |||
| Open circuit voltage | 1 – 1.2times | ||||||
| Short circuit current | 1.5mA or less | ||||||
| Insulation resistance | |||||||
| Test voltage | 250V | 500V | 1000V | ||||
| Range(Auto-ranging) | 20.00/200.0/2000MΩ | ||||||
| Rated current | 1.0 – 1.2mA | ||||||
| 0.25MΩ | 0.5MΩ | 1MΩ | |||||
| First effective measuring range | 1.51 – 100.0MΩ | 1.51 – 200.0MΩ | 1.51 – 1000MΩ | ||||
| Mid-scale value | 50MΩ | ||||||
| Accuracy | ±1.5%rdg±5dgt | ||||||
| Second effective measuring range | 1.20 – 1.50MΩ 100.1 – 2000MΩ |
1.20 – 1.50MΩ 200.1 – 2000MΩ |
1.20 – 1.50MΩ 1001 – 2000MΩ |
||||
| Accuracy | ±5.0%rdg±6dgt | ||||||
| Open circuit voltage | 1 – 1.2times | ||||||
| Short circuit current | 1.5mA or less | ||||||
| Earth resistance | |||||||
| Measuring range(Auto-ranging) | 20.00/200.0/2000Ω | ||||||
| Accuracy | ±3.0%rdg±0.1Ω (20Ω range) ±3.0%rdg±3dgt (200/2000Ω range) |
||||||
| Voltage measurement | |||||||
| Measuring range | AC 5 – 600V (45 – 65Hz) DC ±5 – 1000V | ||||||
| Accuracy | ±1.0%rdg±4dgt | ||||||
| General | |||||||
| Applicable Standards | IEC 61010-1 CAT Ⅳ 300V / CATⅢ 600V Pollution degree 2 IEC 61010-2-030, IEC 61010-2-034, IEC 61010-031, IEC 60529(IP54) IEC 61557-1,2,5,10, IEC 61326-1,2-2 |
||||||
| Power source | LR6(AA)(1.5V) × 6 | ||||||
| Dimension | 84(L) × 184(W) × 133(D)mm | ||||||
| Weight | Approx. 900g (including batteries) | ||||||
| Accessories | 7196B(Test leads with remote control switch) 7244A(Test lead with alligator clip) 8017(Extension prod long) 8072(CATⅡStandard prod) 8212-USB(USB adapter with “KEW Report(Software)”) 9155(Shoulder strap) 9156A(Soft case) LR6(AA) × 6, Instruction manual |
||||||
| Optional Accessories | 7243A(L-shaped probe) 7245A(Precision measurement cord set) 8016(Hook type prod) |
||||||
